设备名称：风量测试试验台
型号：HC-KTF-3000L
一、设备主要参数功能
本试验装置用于电源的热性能分析试验，满足标准GB/T1236-2000(等效ISO5801)的要求。参照美国AMCA210标准。
方案概述:
根据GB/T 1236-2000的要求
技术指标

1. 被测风机风量范围： 70～3000 m³/h;分辨率0.1m³/H
2. 风洞尺寸（约）：W860mm*H860mm*L3250mm-
3. 测定精度：1.5%～2%;重复性精度：±1.5％
4. 环境温度：-20～60℃（测量值）
5. 温度测试精度：0.1℃
6. 静压：-500～2000pa；差压：-200-1000Pa；分辨率0.1Pa;
7. 设备控制参数：出口压力；喷嘴两边差压；辅助变频风机;
8. 设备测量参数：风洞静压，风洞喷嘴两边压差；风洞测量风室温度、湿度，大气压力；
9. 软件环境：用通用数据库环境，降低成本

             数据库环境：MY SQL
             编程语言：C#，操作系统；XP 或者Wind0ws 7

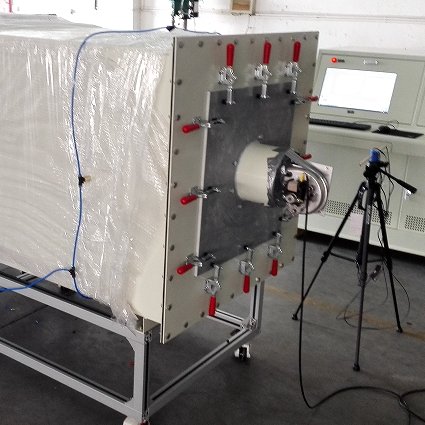

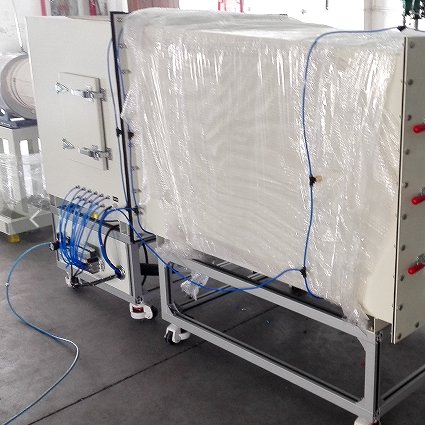

10设备描述：控制柜、风洞1个、辅助风机1个加变频控制、静压管，风管。
11 随机附件描述：
  设备操作说明书，设备整体介绍（外部和内部），合格证，箱体外观 设计图
12 安装方式描述：电压380V，功率3.0KW。
13 被测试风机：交流，2KW;
二、控制方案
本试验台采用吹风式风洞测试风机性能，具体方案如下：

	方案
方案名称	自动调整控制
吹风温度	常温
喷嘴选择方式	自动控制
控制参数	风洞静压 喷嘴压差 被测风机电压
测量参数	风洞静压
	喷嘴压差
	被测风机电压
	被测风机电流
	风洞温度
	风洞湿度
	大气压力

三、控制参数（在全自动控制方案中为控制参数，在其他方案中为测量参数）

1. 风洞静压（定静压）

1. 静压变送器： 精密微压变送器，-500Pa～2000Pa/1～5V （精度0.075%）

1. 控制：       PID
2. 数据记录：   通过数据采集器采集到计算机
   1. 喷嘴压差（定风量）
3. 差压变送器：精密微压变送器，量程-200～1000Pa /1～5V（精度0.075%）
4. 控制：       PID:输出控制电动风阀的开启度！
5. 数据记录：   通过数据采集器采集到计算机


四、测量参数
1.   风洞温度

1. 测量范围：   相对温度 -20～80℃-
2. 测量精度：   ±0.1℃
3. 信号变换器： -20～60℃  / 1～5V DC
4. 数据记录：   通过数据采集器采集到计算机

2.   风洞湿度

1. 测量范围：   相对湿度 0～100％RH
2. 测量精度：   相对湿度 ±3％RH
3. 信号变换器： 0～100％ / 1～5V DC
4. 数据记录：   通过数据采集器采集到计算机。

3.   大气压力

1. 测量范围：   80～120kpa;
2. 压力变送器： 0.2％，德鲁克,4～20ma,DC输出
3. 数据记录：   通过数据采集器采集到计算机

五、设备
1.   吹/吸风可选、可转换式

(1)风机出口风室

1. 外部尺寸：约750W×750H×2650L mm

1. 整流网

(2)风量测定室

1. 内部尺寸：约750W×750H
2. 整流网

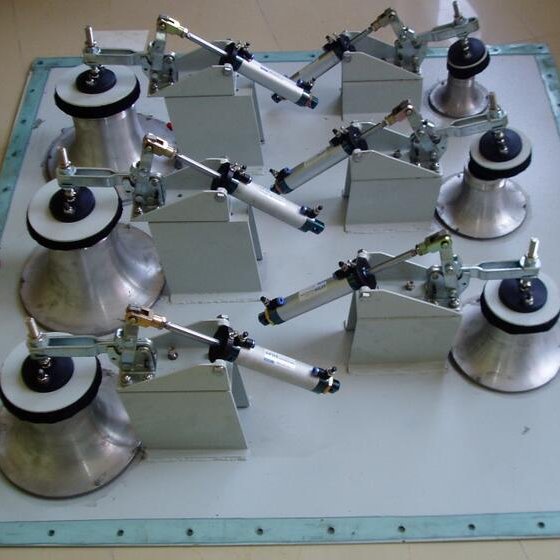

3. 喷 嘴  6个

(3) 辅助风机(ABB进口离心风机)

1. 风机：多叶离心风机，全压约 2000 Pa,风量3500 m³/h和1500静压风机。
2. 电机： 2.2kW；变频器:    2.2KW

2.   控制柜

1. 开关、指示灯、数显表；急停开关、变频器故障报警
