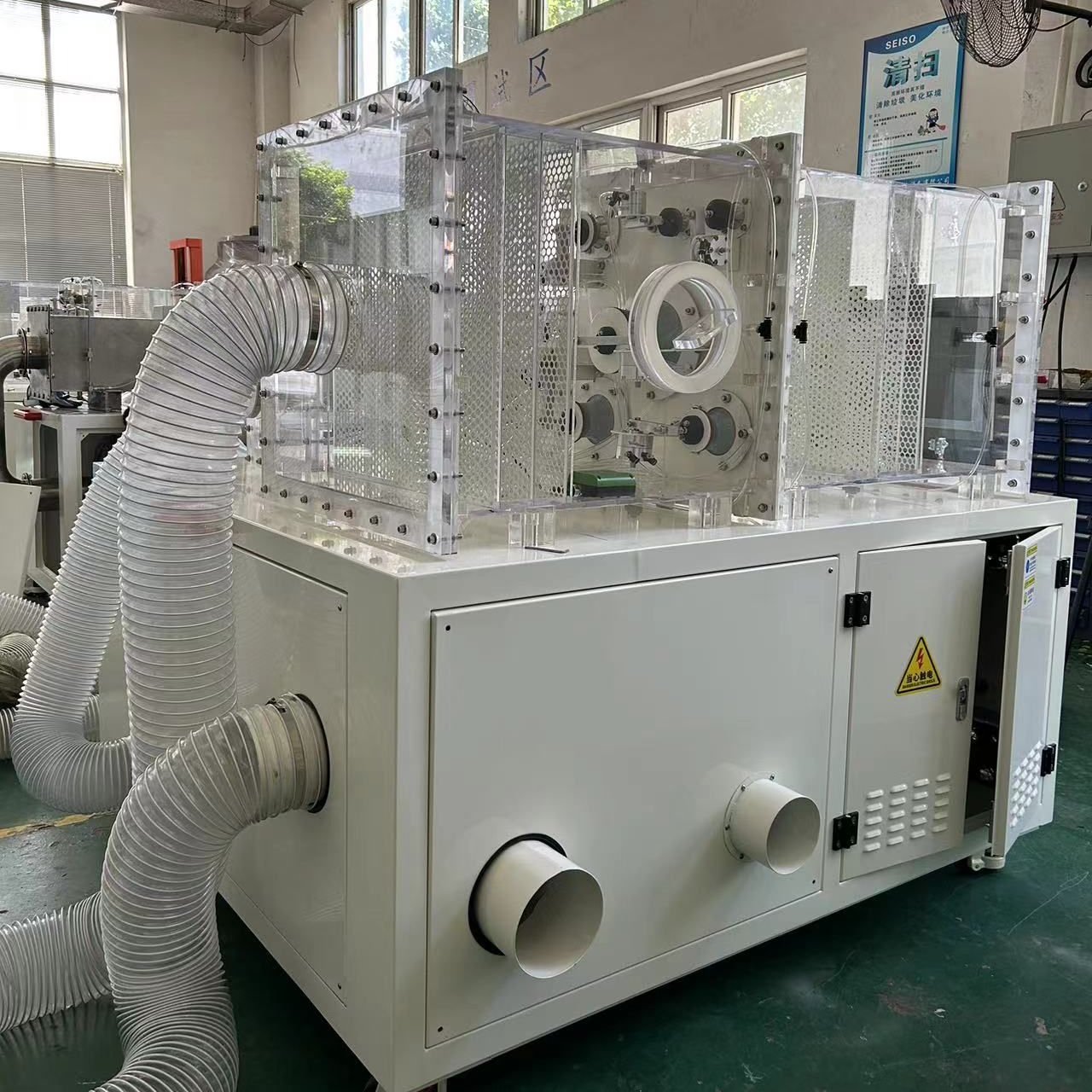

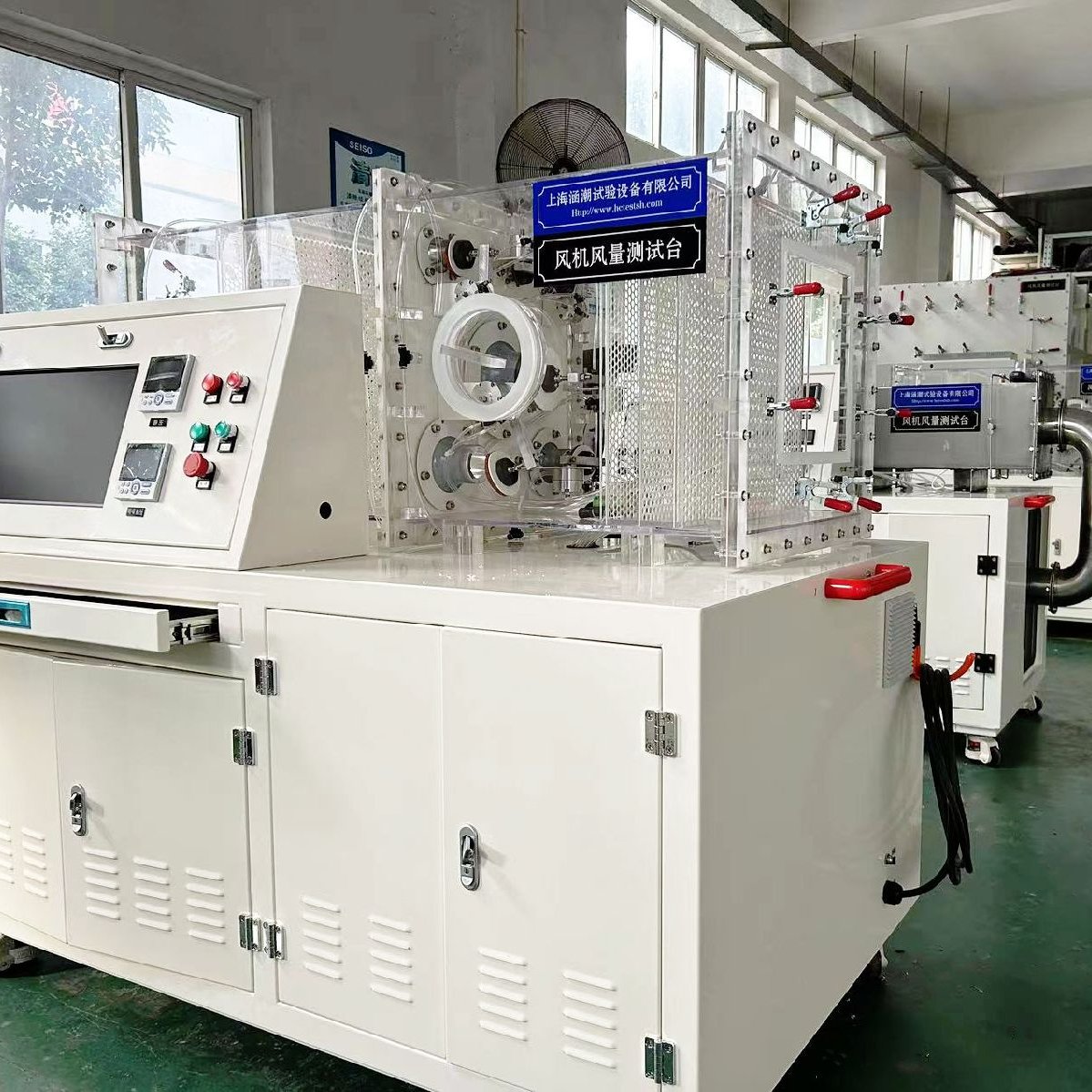

HC-FL-800F吹风机风量台
主要技术参数

1. 气流装置类型：自由进口，管道出口（吹风式）；管道进口，自由出口（吸风式）。

 注：采用透明波纹管连接风洞和辅助风机，卡箍锁紧这样可以互换，实现吹风和吸风；
2.测试样件数量：1件；
3.测试控制方式：自动。

4. 静压要求：-200～+1000Pa，差压范围：0～+1000Pa，
5. 风量测试范围：2～800m3/h,并且能测漏风风速。

 注 风量分别为2～50m³/h（ 自动控制）； 2、50～800m³/h（自动控制）
6.流量测试误差：±2%
7.流量波动度：±2%（稳定工作状态）
8.系统重复性精度：≤1.5％
9.大气压力变送器精度:±0.25%（量程应*接近100KPa）
  注：麦克压力传感器量程80-120KPa;精度0.25%；

10. 差压、静压压力变送器误差：±0.075%

  注：采用横河压力变送器，精度0.075%

11. 风道温度测试范围：-5℃～+50℃

  注：采用台湾EYC温湿度传感器-20--60℃；
12.温度测试精度：±0.2℃
13.湿度测试范围、精度：10％～99％RH,±3%
14.直流电源电压范围、精度：自动调节，0～50V,±0.1
16.直流电源电流范围、精度：0～50A,±0.1
注：美恩斯直流电源：0-50V,0-66A；

17. 转速测量范围精度：0～6000rpm,±0.5%

18.软件曲线图显示：纵坐标和横坐标为分别可选根据风量、静压、转速、电压、电流、功率、效率、时间之间的关系，模拟出不同性能参数之间的关系曲线图。同时可以自由选择某种曲线。
注:曲线可以任意设定；

19. 容积风量和质量风量任意设置转换。

  注：软件里面体积流量和质量流量同时显示，并可以实现定体积流量和定质量流量；

20. 定静压测试功能。

  注：软件可以同时设置不同静压工况，自动运行；

21. 定风量测电流和电压功能。

  23辅助风机应由系统根据需要自动开启或停止。
  24 显示动态实时曲线。
   注：有动态曲线和*终测试结果曲线；
25 排风口不能在试验台正面。
   注：排风口设计在试验台后面和侧面。

1. 控制参数（在全自动控制方案中为控制参数，在其他方案中为测量参数）

     1.    电压
           0-50V,0-60A;
          计算机自动控制；

1. 风洞静压（定静压）

1. 静压变送器： 精密微压变送器，-500Pa～1000Pa/4～20mA （精度0.075%）

1. 控制：       PID
2. 数据记录：   通过数据采集器采集到计算机
   1. 喷嘴压差（定风量）
3. 差压变送器：精密微压变送器，量程-200～2000Pa /4～20MA（精度0.075%）
4. 控制：       PID:输出控制电动风阀的开启度。
5. 数据记录：   通过数据采集器采集到计算机
6. 测量参数
7. 1.   风洞温度
8. 测量范围：   相对温度 -20～80℃
9. 测量精度：   ±0.2℃
10. 信号变换器： -20～80℃  / 4～20ma DC
11. 数据记录：   通过数据采集器采集到计算机
12. 2.   风洞湿度
13. 测量范围：   相对湿度 0～100％RH
14. 测量精度：   相对湿度 ±3％RH
15. 信号变换器： 0～100％ / 4～20ma
16. 数据记录：   通过数据采集器采集到计算机。
17. 3.   大气压力
18. 测量范围：   80～120Kpa
19. 压力变送器： 0.2％，德鲁克,4～20ma DC输出
20. 数据记录：   通过数据采集器采集到计算机
21. 4.   转速
22. 测量范围：   0～6000M/R
23. 压力变送器：1～5V DC输出
24. 数据记录：   通过数据采集器采集到计算机
25.    5、电流
26. 5.1、测量范围：0 ～ 60A（测量精度0.01V）
27. 5.2、电流变换器：带分流器, 0～50A / 1～5V DC 。精度0.1%
28. 5.3、数据记录：通过数据采集器采集到计算机
